三效蒸發器工藝流程圖是什么樣子的？蒸發是現代化工單元操作基礎的一種，用加熱方法把部分溶液汽化去除，提高溶液濃度。三效蒸發器作為常用設備，工藝流程是怎樣的呢個，本文將以三效蒸發器原理、工藝流程、流程圖三方面為主要內容。

三效蒸發器的組成結構有三個蒸發器串聯、冷凝器、結晶器和輔助的管道泵組，連續進料出是它的主要生產方法。處理需脫鹽廢水物質技術成熟，能處理水質范圍廣泛，處理速度快能量消耗少，占地面積小等優勢特點。

蒸發的流程原理簡單，溶液進入換熱器升高溫度到換熱室內，與外接蒸汽接觸產生二次蒸汽，各效間通過平衡管道想通，在負壓作用下物料和二次蒸汽一同流入下一效內，依次流過后廢水不斷蒸發析出，進入結晶分鹽室，結晶鹽下沉吸入分離器，固體鹽結晶進如儲鹽池分離剩余液體廢水繼續進入蒸發器繼續加熱，循環水冷卻后收集繼續使用。整個蒸發過程周而復始，實現廢水達標潔凈處理。

蒸發完成后設備內剩余的蒸汽可進行回收，真空系統抽掉大量未冷凝軀體，保持冷凝器蒸發器持續負壓狀態，提高蒸發系統的蒸發效率，負壓所用下產生的二次蒸汽自動進入冷凝器，迅速轉化為冷凝水，回收至用水池。

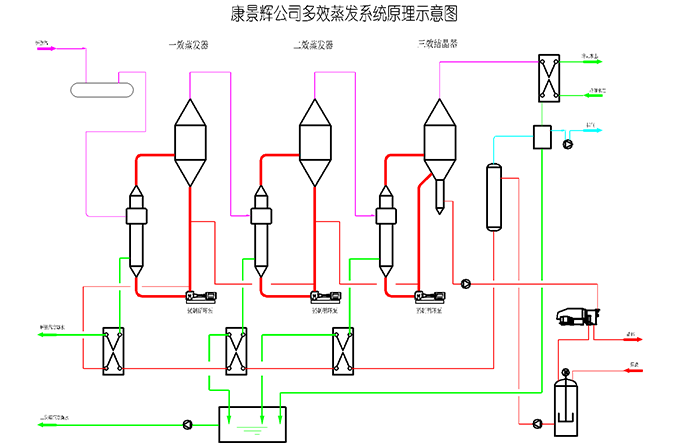

三效蒸發器工藝流程流程圖如下：

三效蒸發器工藝流程圖就是這樣了，希望小編的文章對大家有用。
